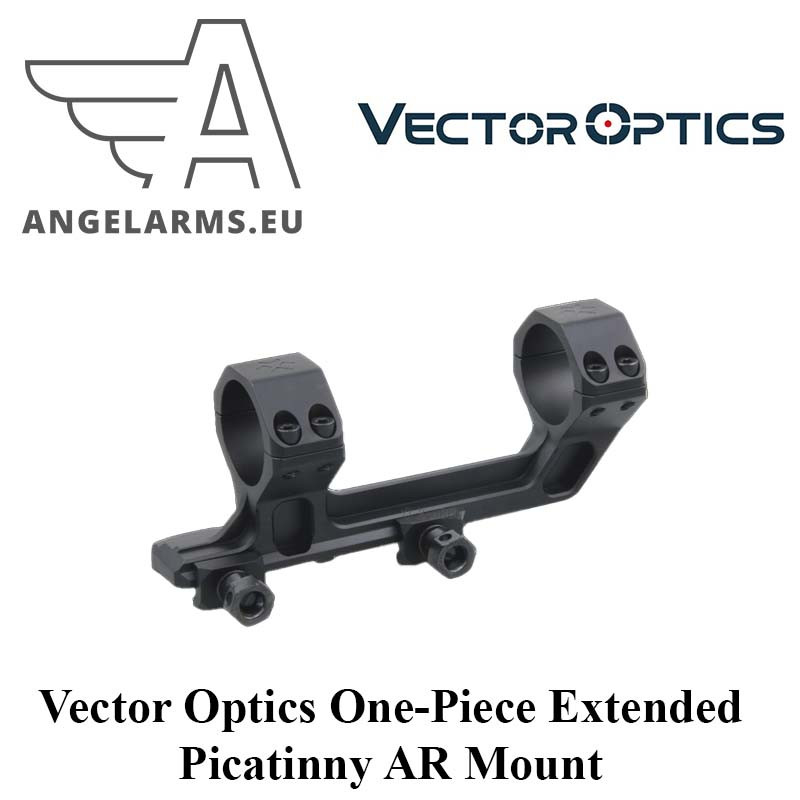

Vector Optics 30mm einteilige erweiterte Picatinny AR-Montage (V-18 / XASR-3031) - Neutral 0 MOA, Schwarz Matt, freitragende Präzision für AR-15/AR-10
Die Vector Optics V-18 30mm One-Piece Extended Picatinny AR Mount ist eine robuste, freitragende Monoblock entwickelt, um Ihre LPVO oder Mid-Power-Zielfernrohr genau dort, wo es auf Flat-Top AR Empfänger gehört zu platzieren. Eine neutrale 0 MOA-Basis hält Ihre Optik in der Nähe des mechanischen Zentrums für gängige 50-200 m Nullen, während die 38 mm (1,5") Höhe des optischen Zentrums eine natürliche, nach oben gerichtete schießen Haltung und komfortable Wangenschweißung ermöglicht. Das V-18 ist aus 6061-T6-Aluminium präzisionsgefertigt und mit einer haltbaren , mattschwarzen Eloxierung versehen. Es bietet eine stabile, wiederholbare Schnittstelle mit zwei Klemmmuttern und vier Kopfschrauben pro Ring, um den Nullpunkt auch bei Rückstoß und hartem Einsatz zu halten.
Hauptmerkmale und Vorteile
- Neutrale 0 MOA-Basis: Hält die Elevation Ihres Zielfernrohrs nahe der mechanischen Mitte für eine vorhersehbare Nachführung und saubere Einstellungen von 0 bis zu mittleren Entfernungen.
- Auskragender einteiliger Körper: Schiebt die Optik nach vorne für einen idealen Augenabstand bei LPVOs (1-6× / 1-8×) und Zielfernrohren mittlerer Reichweite (2-10× / 3-15×).
- AR-freundliche Höhe: Die Höhe von 38 mm (1,5") von der Unterseite bis zur Mitte lässt gängige 24-50 mm Objektive durch und unterstützt die Zielerfassung von oben.
- Monoblock-Steifigkeit: Ein Stück bedeutet bessere Ausrichtung, stärkere Rückstellung auf Null und weniger Fehlerpunkte als zwei separate Ringe.
- Gleichmäßige Klemmung: Vier Kopfschrauben pro Ring verteilen den Druck auf den 30-mm-Tubus und minimieren so Beschädigungen und Verrutschen.
- Sichere Schienenschnittstelle: Doppelte Klemmmuttern mit Querschrauben aus Stahl sitzen fest auf den MIL-STD-1913-Schienen Picatinny für eine wiederholbare Montage.
- Langlebige, matte schwarze Oberfläche: Blendarme, korrosionsbeständige Oberfläche, geeignet für Jagd, Training und Wettkampf.
Anwendungsfälle in der realen Welt
Allzweck-LPVO-Karabiner
Durch die Vorwärtsverschiebung des V-18 sind die LPVO-Okulare dort platziert, wo sie am schnellsten laufen, um mit beiden Augen zu arbeiten. Das 0 MOA-Deck macht es einfach, eine 50/200 m-Nullstellung zu bestätigen, ohne den Revolverweg zu beeinträchtigen.
Jagd- und Field Rifles
Stabiler, gleichmäßiger Ringdruck hilft, den Nullpunkt auch bei Temperaturschwankungen und rauem Transport zu halten. Die 1,5″ Mittenhöhe passt gut zu Helmen, Mützen und Ohrenschützern und sorgt für eine konsistente Wangenschweißnaht im Feld.
Training & hohe Rundenzahl
Die einteilige Steifigkeit und die doppelten Klemmmuttern widerstehen der Verschiebung durch Sperrdruck und wiederholte Rückstoßzyklen und reduzieren die Variablen während des Unterrichts und der Übung.
Mechanische Stärke & Schutz
- Material: 6061-T6 Aluminiumlegierung, vollständig CNC-gefräst für Steifigkeit und Ringkonzentrizität.
- Oberfläche: Schwarz-matt eloxiert für Langlebigkeit und reduzierte Signatur.
- Schienenschnittstelle: MIL-STD-1913 Picatinny; erweiterte Auflagefläche für sichere Klemmung und Ausrichtung.
- Drehmomentführung: Ringschrauben ≤ 18 in-lb; Klemmmuttern typischerweise 25 in-lb (zulässig bis 45 in-lb). Gleichmäßig und abwechselnd mit einem kalibrierten Drehmomentwerkzeug anziehen.
- Für den harten Einsatz konzipiert: Die Monoblock-Konstruktion hält den Nullpunkt unter Rückstoß und Positionsbelastung.
Zubehör in der Box
- Vector Optics V-18 / XASR-3031 30 mm einteilige erweiterte AR-Montage (schwarz)
- Sechskant-/Torxschlüssel für Ringkappen und Spannmuttern
- Einzelhandelsverpackung und Schnellstart-Broschüre
Technische Daten
| Kenndaten |
Spezifikation |
| Ring-Durchmesser |
30 mm |
| Eingebaute Neigung |
0 MOA (neutral) |
| Gesamtlänge |
139 mm / 5.5" |
| Montagelänge auf Schiene |
120 mm / 4,7" |
| Gesamthöhe |
62 mm / 2.4" |
| Mittlere Höhe (Boden bis optische Mitte) |
38 mm / 1,5" |
| Ringbreite |
46 mm / 1.8" |
| Ringlänge (Kappenkontakt) |
21 mm / 0,8" |
| Ringspalt (Mitte-zu-Mitte) |
73 mm / 2.9" |
| Schiene Standard |
MIL-STD-1913 Picatinny |
| Werkstoff |
6061-T6 Aluminiumlegierung |
| Oberfläche |
Schwarz-matt eloxiert |
| Hardware |
4 Zylinderschrauben pro Ring; Doppelklemm-Muttern mit Kreuzschlitzschrauben |
| Gewicht |
155 g / 5,5 Unzen |
| Empfohlenes Anzugsdrehmoment (Ringkappen) |
≤ 18 in-lb (≈ 2,0 N-m) |
| Empfohlenes Anzugsdrehmoment (Klammermuttern) |
~ 25 in-lb; zulässig bis zu 45 in-lb (≈ 2,8-5,1 N-m) |
Installationshinweise (beste Praxis)
- Schiene und Beschläge entfetten; die Halterung rechtwinklig auf die Schiene Picatinny setzen und beide Klemmmuttern vor dem endgültigen Anziehen gleichmäßig festziehen.
- Richten Sie das Gewehr und das Zielfernrohr aus; ziehen Sie die Ringkappen abwechselnd in einem "X"-Muster nach Vorgabe an, wobei ein gleichmäßiger Abstand zwischen links und rechts eingehalten werden muss.
- Verwenden Sie nur bei Bedarf eine minimale, nicht dauerhafte Gewindebehandlung. Befolgen Sie die Werte Ihres Drehmomentschlüssels für "trocken" und "nass".
- Bringen Sie mit einem Farbstift Markierungen auf den Schrauben an, um eine schnelle visuelle Kontrolle während der Ausbildung oder im Feldeinsatz zu ermöglichen.
Zusammenfassung
Die Vector Optics V-18 30mm One-Piece Extended AR Mount ist eine zuverlässige, schwarz-eloxierte Basis für LPVOs und Mid-Power-Zielfernrohre auf AR-Plattformen. Die 0 MOA-Basis, die 1,5-Zoll-Mittelhöhe und die freitragende Geometrie sorgen für einen korrekten Augenabstand und eine konsistente Nullstellung, während die einteilige 6061-T6-Konstruktion und die doppelten Klemmmuttern dafür sorgen, dass alles beim Rückstoß, beim Training und im realen Einsatz fest sitzt.
