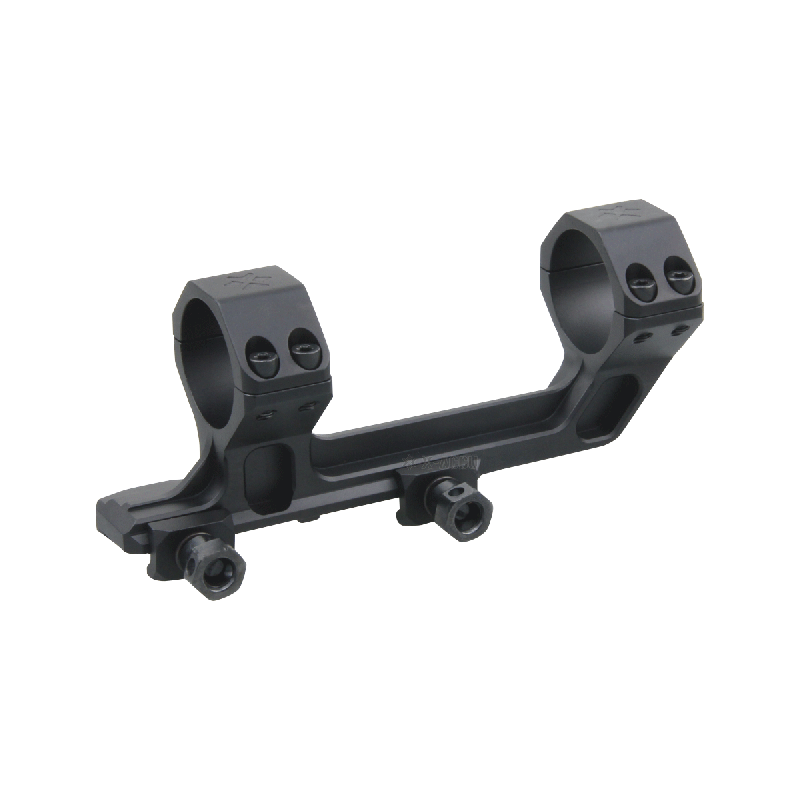

Vector Optics 30mm 20MOA 1-teilige verlängerte Picatinny AR-Montage (V-20 / XASR-3032) - Langstrecken-tauglicher, felsenfester Cantilever in Schwarz Matt
Die Vector Optics 30mm 20MOA 1-Piece Extended Picatinny AR Mount (V-20) ist eine Präzisions-Monoblock-Cantilever-Montage, die speziell für AR-Gewehre entwickelt wurde, die einen korrekten Augenabstand und eine zusätzliche Elevation für die Entfernung benötigen. Mit einer eingebauten Neigung von 20 MOA (≈ 5,8 mrad) bewahrt sie mehr von der internen Elevation Ihres Zielfernrohrs, sodass Sie weiter wählen, sauberer halten und Ihr Absehen dort halten können, wo es am besten funktioniert. Die Höhe des optischen Zentrums von 38 mm (1,5″) sorgt für eine natürliche Haltung mit dem Kopf nach oben auf flachen Empfängern, während der verlängerte Körper LPVOs und Zielfernrohre mittlerer Leistung nach vorne in die rechte Augenposition schiebt. Vollständig CNC-gefertigtes 6061-T6-Aluminium, zwei Klemmmuttern und vier Schrauben pro Ringkappe sorgen für eine starre, wiederholbare Schnittstelle, die den Nullpunkt auch bei Rückstoß und hartem Einsatz hält.
Hauptmerkmale und Vorteile
- 20 MOA eingebaute Überhöhung: Spart den internen Revolverweg, um größere Entfernungen zu erreichen (typ. 400-800 m+ mit geeigneten Kalibern und Optiken).
- Erweiterte Auslegeranordnung: Schiebt die Optik nach vorne für einen idealen Augenabstand auf AR-15/AR-10 Plattformen mit LPVOs (1-6× / 1-8×) und Zielfernrohren mittlerer Reichweite (2-10× / 3-15×).
- 30 mm Monoblock-Ringe: Die einteilige Steifigkeit verbessert die Ausrichtung und Nullstellung im Vergleich zu separaten Basen.
- AR-freundliche Höhe: Die Höhe von 38 mm (1,5″) von unten nach innen sorgt für eine bequeme Wangenschweißung und passt zu den üblichen 24-50 mm Objektiven auf Flachschienen.
- Duale Klemm-Mutter-Schnittstelle: Stahl-Kreuzschrauben greifen in MIL-STD-1913 Picatinny Schienen für sichere, wiederholbare Klemmung.
- Schwarz-matt eloxierte Oberfläche: Blendarme, korrosionsbeständige Oberfläche, ideal für Dienst, Training und Wettkampf.
- Gleichmäßiger Druck auf Ihr Zielfernrohr: Vier Kopfschrauben pro Ring verteilen die Last über das Rohr und minimieren so Beschädigungen und Verrutschen.
Praktische Anwendungsfälle
Jagd & Praktischer Karabiner
Dank der freitragenden Geometrie können Sie das Okular dort einsetzen, wo es am schnellsten ist. Die 20 MOA-Basis hält mehr "oben" in Ihrem Revolver, so dass Sie getrost längere Schüsse über Felder oder Lichtungen mit .223 Wylde, .308 Win oder 6,5 Creedmoor Gaspistole bauen können.
Präzision und Stahl
Für Gaswaffenspiele und Stahlübungen macht die zusätzliche Neigung das Einstellen einfach und hält das Absehen in der Nähe der Mitte. Das einteilige Gehäuse und die Querbolzen widerstehen dem Druck der Barrikade und dem Positionsrückstoß, der in der Praxis häufig auftritt.
Trainings- und Dienstkarabiner
Vier Schraubkappen und doppelte Spannmuttern bieten "Set-and-Forget"-Zuverlässigkeit bei hohen Schusszahlen, Fahrzeuggestellen und wiederholten Nullkontrollen. Der mitgelieferte Inbusschlüssel ermöglicht eine schnelle Wartung vor Ort, wenn Sie ihn brauchen.
Mechanische Festigkeit und Schutz der Umwelt
- Material: 6061-T6 Aluminium, vollständig CNC-gefräst für Steifigkeit und Ringkonzentrizität.
- Oberfläche: Schwarz-matt eloxiert für Langlebigkeit und reduzierte Signatur.
- Schienenschnittstelle: MIL-STD-1913 Picatinny mit doppelten Klemmmuttern und Querschrauben aus Stahl.
- Drehmomentführung: Ringschrauben ≤ 18 in-lb. Klemmmuttern typischerweise 25 in-lb (zulässig bis 45 in-lb). Verwenden Sie einen kalibrierten Drehmomentschlüssel und ziehen Sie sie abwechselnd an.
- Für den harten Einsatz konzipiert: Die robuste Monoblock-Konstruktion hält den Nullpunkt auch bei Rückstößen und rauer Handhabung.
Zubehör in der Box
- Vector Optics V-20 / XASR-3032 30 mm 20 MOA 1-teilige verlängerte AR-Montage (schwarz)
- Sechskantschlüssel (Inbus) für Ringkappen und Klemmmuttern
- Einzelhandelsverpackung und Schnellstart-Info
Technische Daten
| Kenndaten |
Spezifikation |
| Ring-Durchmesser |
30 mm |
| Eingebaute Neigung |
20 MOA (≈ 5,8 mrad) |
| Gesamtlänge |
139 mm / 5.5″ |
| Montagelänge auf Schiene |
120 mm / 4,7″ |
| Gesamthöhe |
62 mm / 2.4″ |
| Mittlere Höhe (Boden bis optische Mitte) |
38 mm / 1,5″ |
| Breite des Rings |
46 mm / 1,8″ |
| Ringlänge (Kappenkontakt) |
21 mm / 0,8″ |
| Ringspalt (Mitte-zu-Mitte) |
73 mm / 2.9″ |
| Schiene Standard |
MIL-STD-1913 Picatinny |
| Werkstoff |
6061-T6 Aluminiumlegierung |
| Oberfläche |
Schwarz-matt eloxiert |
| Hardware |
4 Zylinderschrauben pro Ring; Doppelklemm-Muttern mit Kreuzschlitzschrauben |
| Gewicht |
155 g / 5,5 Unzen |
| Empfohlenes Anzugsmoment (Ringkappen) |
≤ 18 in-lb (≈ 2,0 N-m) |
| Empfohlenes Anzugsdrehmoment (Klammermuttern) |
~ 25 in-lb; zulässig bis zu 45 in-lb (≈ 2,8-5,1 N-m) |
Installationshinweise (beste Praxis)
- Setzen Sie die Montierung rechtwinklig auf eine saubere, entfettete Picatinny Schiene; ziehen Sie die Klemmmuttern vor dem endgültigen Anziehen gleichmäßig an.
- Nivellieren Sie das Gewehr und das Zielfernrohr; ziehen Sie die Ringkappen abwechselnd in X-Form mit dem angegebenen Anzugsmoment an, mit gleichmäßigem Abstand zwischen links und rechts.
- Wenn Sie Gewindeschutzmittel verwenden, tragen Sie nur eine sehr geringe Menge auf und befolgen Sie die Anweisungen Ihres Werkzeug- und Beschlagherstellers für das Anzugsdrehmoment "trocken" bzw. "nass".
- Markieren Sie die Schrauben mit einem Farbstift, um eine schnelle visuelle Kontrolle während der Ausbildung oder im Einsatz zu ermöglichen.
Zusammenfassung
Die Vector Optics 30mm 20MOA 1-Piece Extended AR Mount (V-20) ist ein langlebiger, schwarz eloxierter Monoblock, der den Augenabstand verlängert und eine brauchbare Elevation für Long-Range-Arbeiten bietet. Die 38 mm Spitzenhöhe, die doppelte Klemm-Mutter-Schnittstelle und die vollständig CNC-gefertigte 6061-T6-Konstruktion bieten eine stabile, wiederholbare Basis für LPVOs und Zielfernrohre mit mittlerer Leistung auf AR-15- und AR-10-Plattformen - bereit für die Jagd, das Training oder Stahl auf Distanz.
