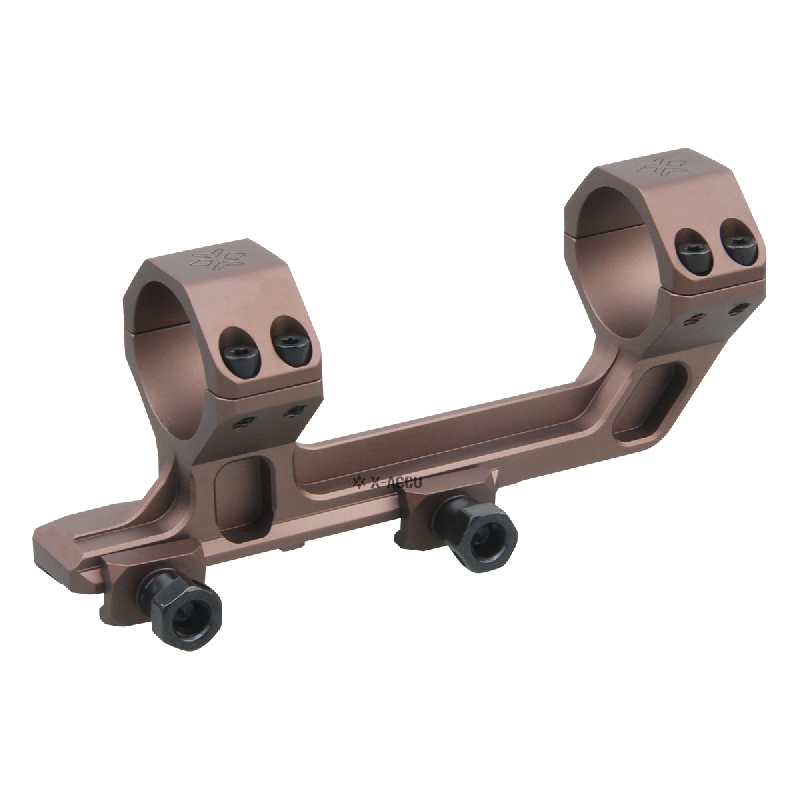

Vector Optics 30mm 1-teilige verlängerte Picatinny AR-Montage Coyote FDE (V-19 / XASR-3035) - Neutrale 0 MOA, Cantilever Design & 1.5″ Mittelhöhe
Die Vector Optics 30mm 1-teilige verlängerte Picatinny AR-Montage (V-19 ) ist ein felsenfester Cantilever-Monoblock für AR-Gewehre, die einen korrekten Augenabstand, eine konsistente Nullpunktbeibehaltung und eine neutrale 0 MOA-Basis für ein echtes mechanisches Zentrum bei üblichen Nullabständen benötigen. Mit seiner 38 mm (1,5″) optischen Mittellinie und dem nach vorne versetzten Layout positioniert er LPVOs und Mid-Power-Zielfernrohre genau dort, wo sie auf Flat-Top-Receiver gehören. Präzisionsgefertigt aus 6061-T6 Aluminium und mit einer dauerhaften , matten Coyote FDE-Eloxierung versehen, verbindet diese Halterung engen Rundlauf mit zuverlässiger Klemmung auf jeder MIL-STD-1913 Picatinny Schiene.
Hauptmerkmale und Vorteile
- Neutrale 0 MOA-Basis: Hält die interne Elevation des Zielfernrohrs in der Nähe der mechanischen Mitte für typische 50-200 m Nullen und Dope-Tabellen, die zu Ihrem Absehen passen.
- Verlängerter Auslegerkörper: Schiebt die Optik nach vorne für den richtigen Augenabstand auf AR-15/AR-10 Plattformen mit LPVOs (1-6×/1-8×) und Mid-Range-Optiken (2-10×/3-15×).
- AR-freundliche Höhe: 38 mm (1,5″) von unten nach oben sorgen für eine natürliche Kopfhaltung und lassen gängige 24-50 mm Objektive auf Flachschienen durch.
- 30 mm Monoblock-Ringe: Die einteilige Konstruktion verbessert die Ausrichtung und Nullstellung im Vergleich zu separaten Basen.
- Vier Schraubkappen pro Ring: Gleichmäßiger Druck auf den Tubus verringert das Risiko von Kratzern und Zielfernrohrverschiebungen beim Rückstoß.
- Zwei Klemmmuttern mit Kreuzschrauben: Sichere, wiederholbare Befestigung an MIL-STD-1913 Picatinny Schienen für Dienst, Training und Wettkampf.
- Coyote FDE matte Oberfläche: Blendarme, korrosionsbeständige Oberfläche, die sich gut mit modernen FDE-Bauten kombinieren lässt.
Anwendungsfälle in der realen Welt
Jagd & Praktischer Karabiner
Auf Drückjagden oder an Waldrändern können Sie das Okular dank der freitragenden Geometrie dort einsetzen, wo es schnell ist. Die neutrale 0 MOA-Basis bedeutet, dass Sie die Flexibilität im mittleren Bereich beibehalten, ohne dass Ihr Nullpunkt "überschießt" - ideal für LPVOs auf Allzweck-Karabinern.
Training, Einsatz und hohe Schusszahlen
Einteilige Steifigkeit, Vier-Schrauben-Kappen und doppelte Klemmmuttern widerstehen dem Lösen durch Rückstoßzyklen, Positionsdruck und raue Handhabung in Klassen oder Patrouillenumgebungen. Eine konsistente Montage reduziert die Variablen, wenn Sie den Nullpunkt nach der Wartung oder dem Transport bestätigen müssen.
Stahl & Mittelstrecke
Für Gaswaffen aus Stahl bis zu einigen hundert Metern hält die 0-MOA-Basis Ihr Zielfernrohr zentriert, so dass Ihre Klicks korrekt sind und Ihre Einstellungen vorhersehbar bleiben. Die Basis ist für alle Optiken mit 30-mm-Rohr geeignet.
Mechanische Stärke und Schutz
- Material: 6061-T6-Aluminiumlegierung, vollständig CNC-gefräst für Steifigkeit und Ringkonzentrizität.
- Oberfläche: Coyote FDE matte Eloxierung für Langlebigkeit und reduzierte visuelle Signatur.
- Schienenschnittstelle: MIL-STD-1913 Picatinny; erweiterte Grundfläche(120 mm) für sichere Klemmung und Ausrichtung.
- Drehmomentvorgaben: Ringschrauben ≤ 18 in-lb; Klemmmuttern typischerweise 25 in-lb (zulässig bis zu 45 in-lb). Verwenden Sie einen kalibrierten Schraubendreher und ziehen Sie die Schrauben abwechselnd an.
Zubehör in der Box
- Vector Optics 30 mm 1-teilige erweiterte AR-Montage (V-19 / XASR-3035)
- Sechskant-/Torxschlüssel für Ringkappen und Spannmuttern
- Einzelhandelsverpackung und Schnellstart-Info
Technische Daten
| Kenndaten |
Spezifikation |
| Ring-Durchmesser |
30 mm |
| Eingebaute Neigung |
0 MOA (neutral) |
| Gesamtlänge |
139 mm / 5.5″ |
| Montagelänge auf Schiene |
120 mm / 4,7″ |
| Gesamthöhe |
62 mm / 2.4″ |
| Mittlere Höhe (Boden bis optische Mitte) |
38 mm / 1,5″ |
| Breite des Rings |
46 mm / 1,8″ |
| Ringlänge (Kappenkontakt) |
21 mm / 0,8″ |
| Ringspalt (Mitte-zu-Mitte) |
73 mm / 2.9″ |
| Schiene Standard |
MIL-STD-1913 Picatinny |
| Werkstoff |
6061-T6 Aluminiumlegierung |
| Oberfläche |
Coyote FDE matt eloxiert |
| Hardware |
4 Zylinderschrauben pro Ring; Doppelklemm-Muttern mit Querbolzen |
| Gewicht |
155 g / 5,5 Unzen |
| Empfohlenes Anzugsdrehmoment (Ringkappen) |
≤ 18 in-lb (≈ 2,0 N-m) |
| Empfohlenes Anzugsdrehmoment (Klammermuttern) |
~ 25 in-lb; zulässig bis zu 45 in-lb (≈ 2,8-5,1 N-m) |
Installationshinweise (beste Praxis)
- Setzen Sie die Montierung auf eine saubere, entfettete Picatinny Schiene; ziehen Sie die Klemmmuttern vor dem endgültigen Anziehen gleichmäßig an.
- Nivellieren Sie das Gewehr und das Zielfernrohr; ziehen Sie die Ringkappen abwechselnd mit dem angegebenen Anzugsmoment an, mit gleichmäßigem Abstand zwischen links und rechts.
- Tragen Sie nur bei Bedarf eine kleine Menge eines nicht dauerhaften Gewindeschutzmittels auf; beachten Sie die Hinweise für das Anzugsmoment Ihres Werkzeugs bzw. Ihrer Hardware (trocken oder nass).
- Malen Sie mit einem Stift Markierungen auf die Schrauben, um eine schnelle visuelle Kontrolle während der Ausbildung oder des Einsatzes zu ermöglichen.
Zusammenfassung
Die Vector Optics 30mm 1-Piece Extended Picatinny AR Mount (V-19) ist eine zuverlässige, FDE-veredelte Basis für LPVOs und Mid-Power-Zielfernrohre auf AR-Plattformen. Die neutrale 0 MOA-Basis, die 38-mm-Mittelhöhe und der freitragende Körper sorgen für einen korrekten Augenabstand und eine konsistente Nullstellung, während die einteilige 6061-T6-Konstruktion und die doppelten Klemmmuttern dafür sorgen, dass auch bei Rückstoß und hartem Einsatz alles fest sitzt.
